La compra de una nueva prensa dobladora es una inversión importante para una compañía de fabricación de metallic. Cuando llega el momento de hacer dicha compra, un taller necesita saber exactamente cuál prensa es la más versatile y puede impulsar la productividad en el departamento de doblado. microgen/iStock/Getty Pictures Plus
El impacto que las máquinas de corte láser más rápidas y más potentes han tenido en la planta de producción de fabricación de metallic común es innegable. Basta con preguntarle al departamento de doblado.
No hace mucho tiempo que una prensa dobladora period adecuada para seguirle el ritmo a una máquina de corte láser. Eso pronto aumentó a dos prensas por cada láser conforme esas máquinas herramienta se convirtieron en prolíficas máquinas de corte. Actualmente, incluso esos números son algo vagos debido a la entrada en escena de la automatización, y a que los cambiadores automáticos de herramientas y las celdas robóticas de prensa han resultado ser puntos de inflexión para muchos talleres.
El reporte del consumo del taller de formado y fabricación (Forming and Fabricating Job Store Consumption Report) de la Asociación de Fabricantes y Manufactureros (Fabricators and Producers Affiliation) para el cuarto trimestre de 2025, reveló que cuando se les preguntó a los fabricantes de metallic sobre su mayor necesidad de manufactura, 70.87% dijeron que planeaban buscar prensas dobladoras en 2026. Esa cifra fue ligeramente menor que la cifra de 72.04% en el segundo trimestre de 2025, pero sí indica una fuerte necesidad de capacidad adicional de doblado en el mercado.
Con eso en mente, los talleres de tamaño pequeño a mediano que están buscando agregar una prensa dobladora a la planta de producción tienen una gran decisión por tomar. Estas máquinas modernas de formado no son económicas, así que es importante encontrar la prensa dobladora correcta que haga que valga la pena la inversión en equipo esencial.
Para averiguar lo que los fabricantes de metallic deben tener en mente cuando consideren agregar una prensa dobladora a la planta de producción, The Fabricator habló con John Kemp, vicepresidente de Maintecx, un distribuidor de equipo de fabricación de metallic que da servicio al Alto Medio Oeste, estados de las Llanuras, Alabama, Mississippi y Tennessee. Cubrimos algunas de las preguntas que un taller podría desear contestar cuando está determinando qué prensa dobladora va a comprar.
“Con las prensas dobladoras, es algo totalmente diferente que, por decir, una máquina de corte láser, donde usted puede comparar diferentes modelos y obtiene diversos rendimientos. Eso puede medirse con relativa facilidad”, dijo Kemp. “Con la prensa dobladora, es completamente diferente. Es más una cuestión de flexibilidad. Mientras más grandes sean las máquinas en tonelaje y longitud, más altura abierta para permitir herramientas de taller, sistemas de topes traseros de 6 ejes integrados en una sola plataforma, pero estos componentes también vienen con un costo, por lo que es importante determinar lo que realmente se necesita”.
1. ¿Qué piezas se van a formar?
Toda discusión sobre prensas dobladoras empieza con la realidad de lo que necesita formarse. La pieza más larga que es formada regularmente influirá en la longitud de la cama, y la pieza más gruesa doblada más comúnmente ayudará a determinar el tonelaje.
Esos dos aspectos del materials que se está procesando en la prensa ayudan a reducir las opciones de máquinas. Para un taller que está apenas empezando o para uno que busca agregar una máquina que pueda aceptar la mayor cantidad de trabajo posible, eso puede llevar a una máquina más larga y de mayor tonelaje. Sin embargo, un taller con varias prensas dobladoras puede dimensionar máquinas para grupos de piezas específicos con base en los requerimientos de longitud y tonelaje. El tamaño más común es de alrededor de 170 toneladas y 10 pies (3 metros) de largo. Sin embargo, eso es sólo el comienzo.
2. ¿Las funciones de máquina pueden ayudar a optimizar la productividad en la prensa dobladora?
Los fabricantes de metallic necesitan darse cuenta de que una prensa dobladora sólo puede contribuir a la rentabilidad complete de un taller si realmente está formando piezas, dijo Kemp. Si esa cortina (ram) no está subiendo y bajando, no le está generando dinero al taller.
“El uso promedio está en algún punto entre 30% y 40%, agregó Kemp. “El resto del tiempo, el operador está configurando herramientas, recogiendo las piezas, haciendo las correcciones, y todo lo demás excepto doblando la pieza en sí. Si usted puede reducir ese tiempo con funciones en la máquina, su capacidad de producción va a aumentar considerablemente”.
Todo operador de prensa dobladora que haya tenido que trabajar con una máquina sin tope trasero puede decirle que esto hace mucho más tardado el obtener esa primera pieza correcta.

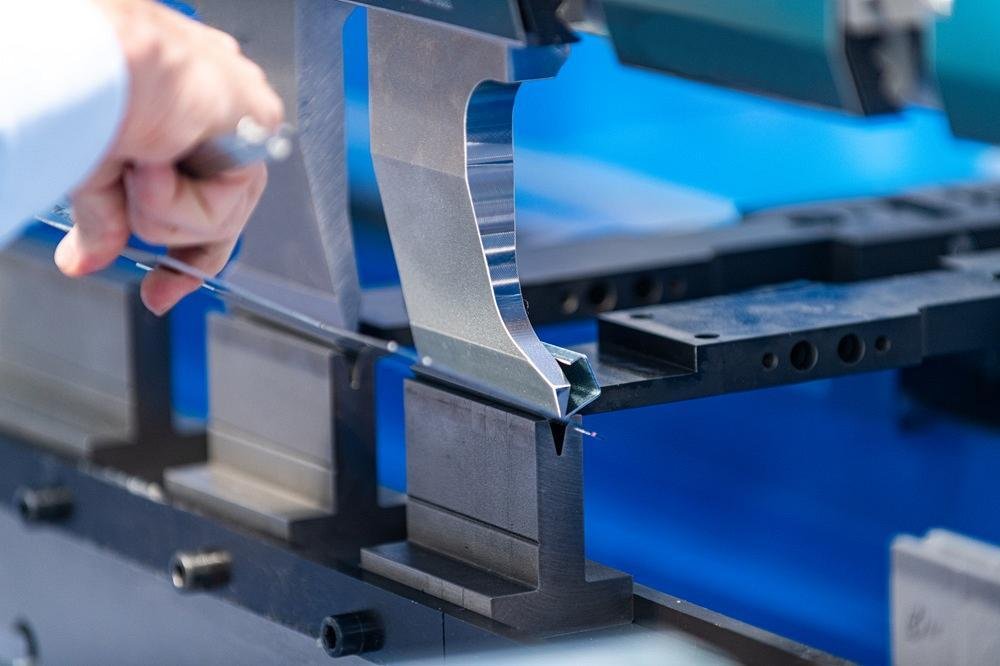

Matveev_Aleksandr/iStock/Getty Pictures Plus
Es ahí donde una comparación sencilla de funciones entre dos modelos de prensa dobladora en una ficha técnica o tabla comparativa es un poco engañosa. Mientras que dos prensas dobladoras podrían tener la misma velocidad, la misma carrera y la misma longitud, una prensa con funciones avanzadas va a superar a un modelo básico en términos de capacidad de producción.
Entonces, ¿cuál es el punto débil para la mayoría de los talleres? Lo más possible es que sea la escasez de operadores de prensa dobladora disponibles en la mano de obra native. Las escuelas simplemente no producen graduados con un conocimiento en conformado en prensas dobladoras, y otras compañías tienden a aferrarse a esos individuos que son operadores confiables.
Con menos operadores experimentados disponibles para operar máquinas, los talleres necesitan aceptar esa realidad.
3. ¿Cómo puede la prensa dobladora ayudar con la exactitud?
La exactitud es de suma importancia para todo taller. Sin piezas de calidad, usted no tiene una reputación de calidad, y usted no tiene clientes.
Afortunadamente, las prensas de la actualidad no requieren el conocimiento mecánico ni de doblado que alguna vez requirieron los operadores para empezar a producir piezas de calidad. Kemp escribió acerca de esos días de trabajar con una prensa dobladora básica y todo el tiempo requerido para hacer piezas buenas en “Press brake operators: The following technology,” artículo que apareció en The Fabricator en 2011:
“Considere una máquina con un tope trasero CNC de un solo eje sin memoria. Los operadores necesitaban determinar las longitudes de pestaña deseadas en cada uno de los dobleces así como el orden de doblez. Luego el operador introducía en el controlador las longitudes de pestaña y el tonelaje requerido para hacer el primer doblez. Cuando el primer ángulo period incorrecto (observe que no dije “si”), el operador agregaba calzas bajo los dados o ajustaba cuñas en el portaherramienta para corregir el ángulo—una acción probablemente requerida en varias áreas de la cama de la prensa dobladora, dependiendo de la longitud del doblez.
¿Cuántas calzas necesitaba el operador para corregir el ángulo? ¿Un juego de herramientas funcionará mejor que otro? Las respuestas con frecuencia vienen de prueba y error. Si un operador trabajaba en una prensa sin tope trasero, eso agregaba 30 minutos o más a la configuración pues él acomodaba la pieza, trazaba las líneas de doblez, establecía los topes fijos, ajustaba la longitud de pestaña y la cuadratura, y hacía sólo un doblez a la vez”.
Con tanto esfuerzo requerido para obtener la primera pieza bien, las piezas destinadas para la prensa dobladora hace 25 años eran de naturaleza sencilla. Period más fácil soldar las piezas básicas formadas para crear un ensamble ultimate.
Actualmente, la exactitud se ha integrado en la mayoría de las prensas dobladoras, independientemente de su precio. El avance de los CNC ha ayudado con esto. Sin embargo, no todas las prensas se crean iguales.
“La repetibilidad es sumamente alta básicamente en todos los modelos, por lo que la diferencia realmente radica en cómo puede reaccionar la máquina a materiales y condiciones variables”, dijo Kemp. “Desde una perspectiva química y de espesor, esas cosas entran en escena”.
Aun cuando la mayoría de las prensas dobladoras pueden dar resultados repetibles una vez que la primera pieza es ajustada, sólo las máquinas más avanzadas serán capaces de hacer ajustes por inconsistencias en el materials. Las prensas avanzadas ofrecen medición de ángulo basada en láser que puede verificar el doblez actual, compararlo con la especificación authentic, y hacer un ajuste en un segundo golpe para obtener la forma requerida. Además, los sistemas de coronación modernos aseguran que los dobleces sean consistentes en cualquier punto en la cama de la máquina, así como de un extremo al otro en dobleces largos.
Las prensas dobladoras modernas tienen sistemas de medición de ángulo basados en láser para asegurar que cada acción de doblado cumpla las especificaciones del trabajo. Florin Patrunjel/iStock/Getty Pictures Plus
4. ¿Es necesaria la programación fuera de línea?
Casi todas las prensas dobladoras tienen la opción de programación fuera de línea, lo cual permite a los operadores pasar la mayor parte de su tiempo formando piezas en lugar de estar frente a los controles ajustando parámetros para el siguiente trabajo de doblado.
Dicho lo anterior, los controles de la actualidad tienen gráficos 3D, por lo que ya sea fuera de línea o en la máquina, crear un trabajo no es tan tardado como antes.
Kemp recalcó que tener cierto tipo de gráficos 3D como parte de los controles es clave para los operadores actualmente. Los operadores menos experimentados pueden ver cómo las piezas se acomodan en la máquina y cómo va la secuencia de doblez.
5. ¿Es importante un tope trasero de 5 o 6 ejes?
Un tope trasero multieje podría sonar como una de las características no esenciales a evitar cuando se agrega una nueva prensa dobladora a la planta de producción. Y es cierto que arriba del 75% de las piezas puede doblarse exitosamente con un tope trasero de 4 ejes. Sin embargo, ¿qué pasa cuando usted incursiona en formas más complejas?
“Un tope trasero de 5 ejes le da mayor flexibilidad para dobleces en ángulo que no son paralelos al borde”, dijo Kemp, “y un tope de 6 ejes le da la máxima flexibilidad, donde usted puede tener diferentes alturas en los dos topes traseros que le permiten usar como referencia una superficie del doblez en un extremo y una superficie diferente en el extremo opuesto. Eso le brinda la capacidad de posicionar prácticamente cualquier pieza que llegue al taller”.
Una prensa con un tope trasero de 5 o 6 ejes acepta una amplia variedad de piezas, desde sencillas hasta complejas. Eso es útil si un taller tiene sólo una o dos prensas dobladoras.
6. ¿Es importante la velocidad de la cortina?
De acuerdo con Kemp, el punto de referencia para la velocidad de la cortina es aproximadamente 10 mm/segundo, alcanzando las máquinas más rápidas hasta 25 mm/segundo.
Algunos clientes quieren sin duda esa velocidad, pero para la mayoría, realmente no importa demasiado en términos de productividad international. La cortina alcanza esa velocidad superior sólo durante un corto tiempo. Sin embargo, si un taller está trabajando con dados en V muy grandes con una carrera de doblez de 1-1/2 pulgada o mayor, la velocidad importa más que si se tratara de trabajo común de chapa metálica.
“En gran medida, es una consideración, pero no diría que una consideración primordial”, dijo Kemp.
7. ¿Cómo se configura la prensa dobladora en cuanto a la seguridad?
La mayoría de las prensas dobladoras vendidas actualmente vienen con cierto tipo de sistema de seguridad, el cual crea una barrera de protección enfrente de la cortina de la máquina o bajo la punta de la herramienta superior. El sistema de seguridad comprende un transmisor que envía un láser a un receptor situado en el otro extremo de la cama, y si ese rayo de luz es interrumpido por la mano de un operador, por ejemplo, el sistema envía instantáneamente una señal para detener la máquina antes de que ocurra alguna lesión.
Puede usarse un láser para proteger los dedos de los operadores de prensa dobladora. Si los dedos interrumpen el rayo que resguarda el área del punto de atrapamiento bajo el herramental superior y arriba del herramental inferior, el sistema envía instantáneamente una señal para detener la prensa antes de que ocurra alguna lesión. c12/iStock/Getty Pictures Plus
Las prensas dobladoras más sofisticadas vienen con sistemas de protección láser que realmente son capaces de enfocarse en la punta de la herramienta superior. Si el dedo de un operador interrumpe el rayo láser en la punta del herramental en cualquier momento, el sistema detiene la acción de doblado.
Kemp dijo que todo taller que esté buscando comprar una prensa sin sistema de seguridad está poniendo en riesgo a la compañía. ANSI B11.3-2012, Security Necessities for Energy Press Brakes (requisitos de seguridad para prensas dobladoras de potencia), sección 8.5.1, reconoce un número de métodos de salvaguarda, incluidas guardas de punto de operación, velocidades operacionales seguras y salvaguarda de distancia segura.
Kemp agregó que la mayoría de las prensas dobladoras modernas usan comúnmente una combinación de las dos primeras. Una cortina de luz o sistema de proximidad protege al usuario cuando la máquina está operando a alta velocidad. Si el sistema de seguridad es interrumpido, la máquina cambia automáticamente a una velocidad segura de 10 mm/segundo.
Los talleres con máquinas que no tienen un sistema de seguridad integrado deben usar salvaguarda de distancia segura, la cual es un método de protección del operador como último recurso permitido por OSHA sólo cuando las barreras físicas no son factibles. La salvaguarda de distancia segura requiere mantener una separación mínima de 4 pulgadas (10 cm) entre las manos del operador y el punto de operación de la herramienta durante el doblado. El uso de la salvaguarda de distancia segura requiere que un taller tenga un programa de seguridad documentado, procedimientos de trabajo, programa de capacitación y evaluación de riesgos. Esta tecnología de salvaguarda también se supone que debe usarse cuando las piezas son únicas o en cantidades pequeñas.
Observe que ninguno de estos sistemas está diseñado ni tiene el propósito de proteger al operador de puntos de aprisionamiento secundarios, ya sea entre pestañas en una pieza o entre la pieza que se está formando y la máquina en sí (comúnmente el brazo o herramientas superiores). Por lo tanto, aun cuando los fabricantes están haciendo las máquinas más fáciles de usar para los operadores novatos, éstas no pueden ser 100% seguras. La capacitación y las evaluaciones de riesgo siguen siendo sumamente importantes.
8. ¿Qué pasa con el bastidor de la prensa dobladora?
Va a ocurrir deflexión en una prensa dobladora. La cantidad de deflexión que ocurra dependerá del diseño del bastidor de la prensa.
Por supuesto, la manera en que toda prensa dobladora compensa esa deflexión y ayuda a asegurar formas exactas es mediante tecnología de coronación. La cantidad de coronación y otra compensación necesaria depende de la resistencia de los bastidores laterales y de cómo se flexiona la cama de la prensa conforme se aplica presión a las herramientas inferiores.
“Mientras más pueda usted minimizar esa deflexión, menos compensación se necesita y más alta va a ser la exactitud de la pieza”, dijo Kemp.
9. ¿Se requieren inversiones en nuevo herramental?
La respuesta sencilla es “sí”. Si un taller está agregando una nueva prensa dobladora, ésta es possible que necesite más herramental para dar cabida al trabajo de doblado adicional esperado para la prensa.
Una nueva prensa dobladora es muy possible que funcione mejor con herramental templado y mecanizado con precisión. El herramental es lo único que toca la pieza, así que un taller desea asegurar que el herramental sea acorde al desempeño de la nueva prensa.
Los usuarios de mucho tiempo de herramental estilo americano que estén considerando cambiar a un herramental más nuevo de cambio rápido probablemente necesitarán algunas conversaciones a fondo para determinar qué significa eso para la productividad y qué pasará con el inventario existente de herramientas de prensa dobladora.
Herramientas más altas permiten una mayor flexibilidad en las piezas que pueden ser dobladas, pero esto también requiere una máquina con más altura abierta, ambas de las cuales implican un costo.
Las discusiones sobre el herramental también deben cubrir el cambio automatizado de herramientas. Éste no será necesariamente más rápido, particularmente si un operador de prensa experimentado conoce los trabajos y la máquina tiene sujeción hidráulica, pero si un operador de prensa dobladora no tiene experiencia y batalla con una configuración a tiempo, el cambiador de herramientas puede hacer el trabajo de manera rápida y confiable un turno tras otro.
“Si su operador puede concluir sus otras tareas mientras la máquina cambia las herramientas, usted básicamente estará eliminando por completo el tiempo de configuración de herramientas. Dependiendo del número de cambios de herramienta que usted tenga que hacer durante un día y lo grandes que sean sus lotes, esto realmente puede aumentar el rendimiento en una prensa dobladora autónoma, de ese valor de 40% a 60% o más. Ésa es una ganancia bastante grande”, dijo Kemp.
10. ¿La base para la prensa dobladora es importante?
Todo taller que crea que una zapata de cimentación de 4 a 6 pulgadas (10 a 15 cm) es suficiente para una prensa dobladora de 350 toneladas podría desear considerarlo de nuevo, de acuerdo con Kemp.
La máquina es pesada (una máquina de 150 toneladas pesa más de 50,000 libras (22.7 toneladas métricas)), y las cargas dinámicas durante el formado son sustanciales. Una zapata de 6 pulgadas (15 cm) podría no ser capaz de aguantar, y eso da lugar a problemas de exactitud.
Kemp recomienda una zapata de 6 a 12 pulgadas (15 a 30 cm) de espesor para máquinas en el rango de 60 a 350 toneladas. Comúnmente no es hasta que el taller tiene una prensa de más de 500 toneladas que éste requiere algo con una ingeniería más robusta.
