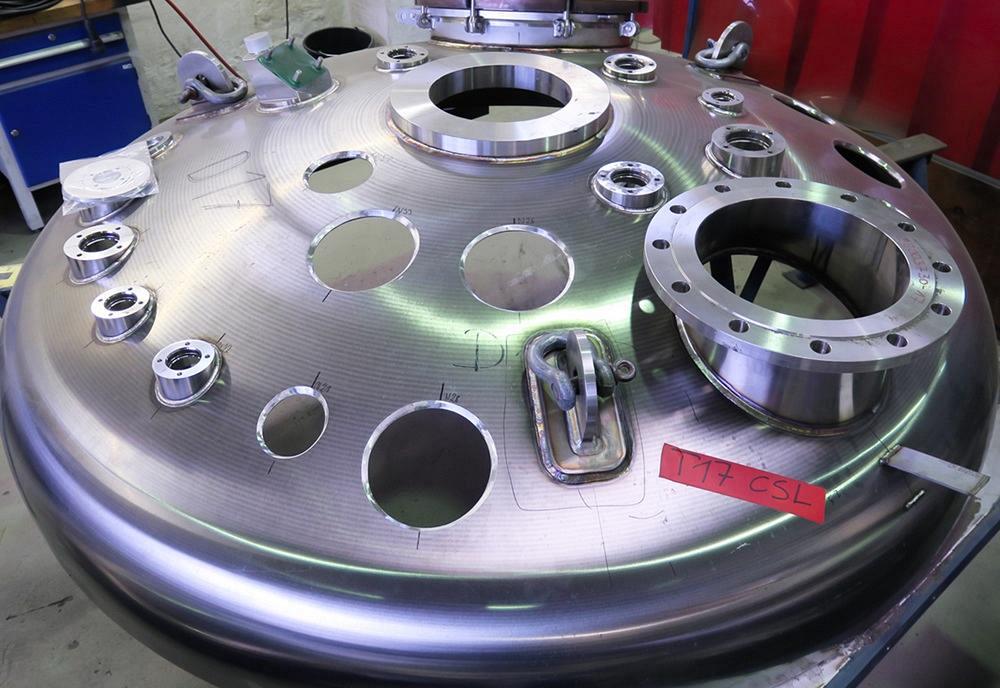

Cortar orificios en un domo (conocido como cabezal en este contexto), de un tanque o recipiente a presión requiere mucha destreza si se hace manualmente. En los últimos años, ha surgido la automatización para ayudar con esta tarea tan desafiante. Imágenes: United Precision Companies
Pregunte a cualquier fabricante sobre la parte más difícil de construir un recipiente a presión o tanque de almacenamiento, y probablemente obtendrá la misma respuesta: el cabezal. Ya sea elíptico, toriesférico o cónico, cada cabezal debe contar con aberturas, biseles y recortes ubicados con precisión que se alineen a la perfección con las virolas adyacentes.
Por décadas, el corte de cabezales fue tanto arte como ciencia. Las intersecciones se hacían físicamente usando plantillas y planos de proyección. Los puntos de intersección se calculaban, se marcaban en superficies curvas y se cortaban manualmente con corte por plasma o de oxicorte. El proceso period lento, inconsistente y altamente dependiente de la destreza de especialistas experimentados.
Los fabricantes actuales enfrentan crecientes demandas de precisión, velocidad y repetibilidad mientras lidian con la disminución del número de operadores experimentados. Al mismo tiempo, los cabezales se han vuelto más grandes y las tolerancias más estrechas. Los métodos tradicionales de corte handbook no sólo están llegando a sus límites prácticos en términos de exactitud y eficiencia, sino que además plantean graves riesgos de seguridad y salud. Los operadores con frecuencia deben trabajar desde andamios para alcanzar las superficies superiores, rodeados de chispas calientes, polvo denso y vapores de metallic—condiciones que aumentan el esfuerzo físico y los riesgos de exposición. Juntos, estos retos ponen de manifiesto la necesidad de una estrategia más segura y automatizada para el corte de cabezales.
En la última década, ha surgido tecnología de fabricación avanzada para ayudar con esta desafiante tarea de fabricación. Lo que realmente ha marcado una diferencia es el uso de escaneo completo del cabezal y cuerpo, un logro que transformó el corte de cabezales de ser una tarea handbook de alto riesgo a ser un flujo de trabajo altamente automatizado.
Por qué el corte de cabezales es desafiante
Fundamentalmente, el corte de cabezales es muy diferente a cortar placa. Mientras que el corte de superficies planas implica dos ejes lineales (y un eje Z de detección de altura), un domo es una superficie continuamente curva, con cada punto con su propio vector regular y tangente. Debido a esto, mantener los ángulos de bisel y la separación de antorcha correcta requiere que el cabezal de corte ajuste continuamente la orientación en múltiples ejes. Hasta las variaciones más pequeñas en la inclinación o en el desplazamiento pueden distorsionar los perfiles de bisel, desalinear las penetraciones o distorsionar los bordes.
Para agravar esta dificultad, la geometría actual de un cabezal formado rara vez concuerda con el modelo CAD teórico. Variaciones en prensado, formado, distorsión de la soldadura o retorno elástico del materials pueden cambiar el radio o la profundidad a través de la superficie. Dichas variaciones, incluso en milímetros, pueden afectar los trazados de intersección.
Tradicionalmente, los fabricantes compensaban mediante medición, marcado a mano y cálculos trigonométricos. Aun cuando esa estrategia puede dar resultados aceptables en muchos casos, es difícil de estandarizar, replicar o escalar a cabezales de diámetro mayor.
Escaneo y automatización
Estos retos del corte de cabezales han sido superados mediante una combinación de automatización avanzada, management de precisión y tecnología de escaneo integrada. El proceso empieza con la preparación del programa de corte CNC en un entorno de procesamiento 3D. Un operador puede importar un modelo 3D STEP del cabezal deseado, completo con penetraciones, líneas de marcado e incluso boquillas integradas. El software program CAM reconoce la forma del cabezal y las trayectorias de corte requeridas, desde contornos sencillos de una sola pasada hasta preparaciones de soldadura complejas como por ejemplo biseles en Y, X o K. En cuestión de minutos puede crearse un programa CNC completamente definido.
Una vez que el programa está listo, este sistema avanzado procede a la fase de escaneo. Un escáner láser lineal se usa para capturar la superficie del cabezal actual en todo detalle, estableciendo la base para el corte según la condición actual. El escaneo captura la geometría actual, lo que permite generar una trayectoria de herramienta que está perfectamente alineada y es exacta, incluso cuando el cabezal no sea perfectamente redondo.
Durante el escaneo, el sistema de management de la maquinaria de corte sincroniza los datos del escáner con todos los ejes de movimiento de la máquina, aplicando correcciones con base en la cinemática medida y en los datos de calibración tanto para el escáner como para la cabeza de bisel. Esto genera un modelo preciso de nube de puntos del cabezal con relación al sistema de coordenadas de la máquina. Además, todo el proceso de escaneo es sin contacto, pues la máquina nunca toca físicamente la superficie del cabezal.

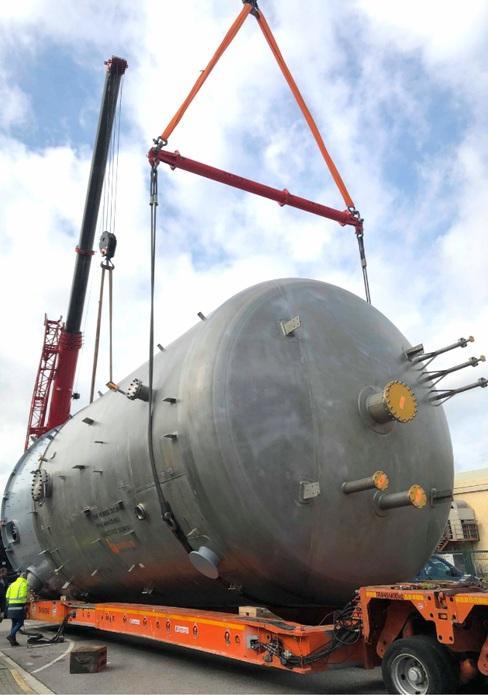

Las aplicaciones de corte de domos no se limitan a tanques y recipientes pequeños.
A continuación, una herramienta de calibración mide y compensa desplazamientos de herramientas, desgaste y desalineación angular, asegurando que la orientación de la antorcha, la inclinación y la rotación concuerden de manera precisa con la geometría escaneada en todos los ejes. El sistema de management compara automáticamente el modelo CAD perfect con la superficie escaneada del cabezal, y ajusta las trayectorias de herramienta de corte según corresponda. Debido a que el corte se basa únicamente en los resultados escaneados, no se requiere medición handbook de altura, ni medición por contacto antes del corte.

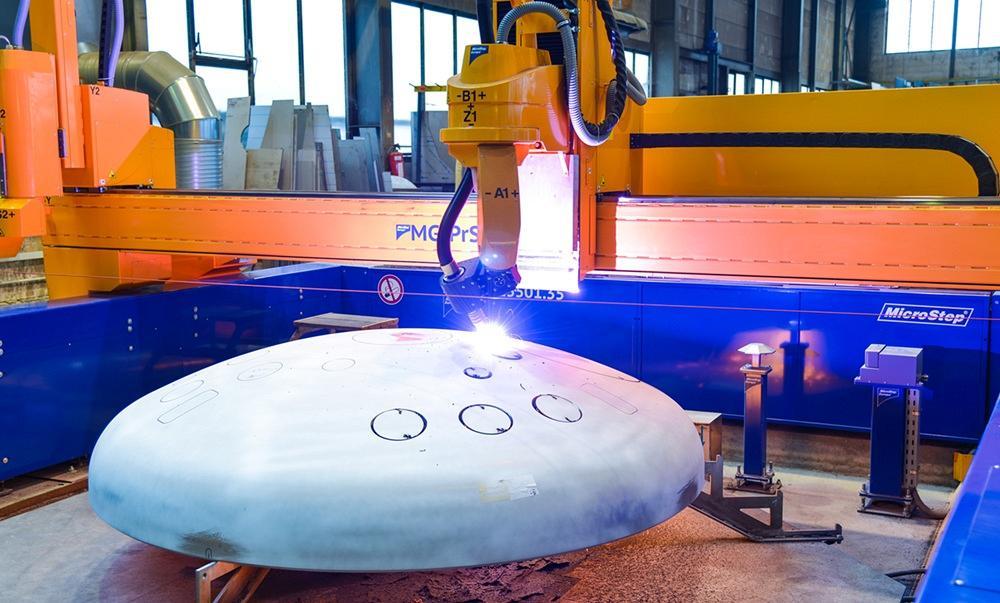

La fase de corte en sí es completamente automatizada, pues la antorcha sigue trayectorias programadas a través del cabezal mientras que mantiene dinámicamente el ángulo de bisel, la distancia de separación y la tangencia native. A diferencia de los sistemas antiguos, la misma configuración puede realizar penetraciones en la corona, cortes en bisel en la zona de transición y recorte del borde inferior, todo en una sola operación continua.
Al remaining del proceso de corte, los operadores reciben un reporte de medición generado automáticamente, el cual puede archivarse para seguimiento de la producción o incluirse como parte de un plan de aseguramiento de la calidad para aplicaciones críticas.
Esta tecnología de corte de cabezales no está limitada a piezas de trabajo pequeñas. Aun cuando muchos fabricantes de tanques y recipientes cortan rutinariamente cabezales de hasta 20 pies (6 metros) de diámetro, este tipo de tecnología de corte automatizado puede manejar cabezales mucho más grandes. Hay proyectos en curso que incluyen máquinas diseñadas para cortar pétalos de cabezal, segmentos individuales de cabezal que miden hasta 55 pies (16.7 metros) de ancho. El diseño modular del equipo de corte también permite la combinación de capacidades de corte de domos, planchas y tubos en una sola máquina.
El papel del operador
Entonces, ¿cómo afecta al operador esta automatización? En lugar de medir, trazar líneas o guiar cortes manualmente, los operadores ahora manejan un flujo de trabajo digital.
El trabajo del operador se convierte en algo menos relacionado con la mano de obra especializada, y más relacionado con el management del proceso. La capacitación se concentra en configuración segura, validación del escaneo, rutinas de calibración y verificación de trayectorias de herramienta.
Un operador que entiende el escaneo y la calibración puede lograr la exactitud que alguna vez fue posible sólo para quienes tenían una amplia experiencia.
Las mejores prácticas para una exactitud repetible
Aun cuando la automatización maneja buena parte de la precisión, los resultados consistentes siguen dependiendo de un management disciplinado del proceso:
- Preparación de la superficie: Fairly hollín, oxidación o salpicadura antes del escaneo para evitar pérdida de datos o resplandor.
- Verificación del escaneo: Revise la nube de puntos 3D en el software program CAM y confirme la cobertura en zonas de transición y juntas soldadas.
- Calibración de rutina: Ejecute el programa de calibración al inicio del turno o después del mantenimiento de la antorcha.
- Revalidación de la geometría: Escanee de nuevo después de la soldadura o del tratamiento térmico.
- Manejo estandarizado de archivos: Use convenciones de flujo de trabajo y nombres consistentes.
En una industria basada históricamente en mano de obra experimentada, el corte de cabezales finalmente ha evolucionado. Este proceso que alguna vez requirió cálculos manuales y conocimiento empírico se ha transformado en una operación automatizada y controlada por datos que brinda una calidad consistente, un rendimiento más alto y una recuperación de la inversión medible.
La automatización avanzada, el management de precisión y la tecnología de escaneo integrada ayuda a los fabricantes a producir cabezales de manera rápida y consistente con ubicación precisa de orificios y calidad de borde.
